Perspective cavalière

Définition

La perspective cavalière est une perspective parallèle dans laquelle le plan de projection est un plan frontal, c'est-à-dire un plan de l'espace parallèle au plan de la représentation. Un plan frontal est toujours représenté en vraie grandeur.

Vocabulaires

  • Face frontale : face parallèle au plan de frontal. Elle est représentée en vraie grandeur.

  • Fuyante : droite de l'espace perpendiculaire au plan de la représentation.Sa longueur est multipliée par le coefficient de fuite.

  • Face de fuite : face latérale ou supérieure. Elle est orthogonale aux faces frontales.

  • Angle de fuite : angle formé par l'inclinaison d'une fuyante par rapport à une plan frontal.

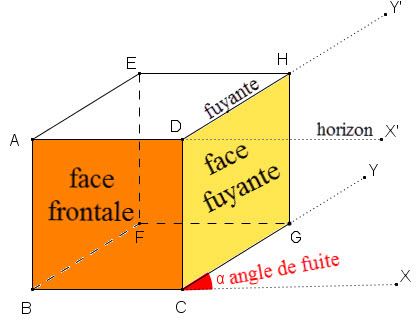

  • Coefficient de fuite : rapport d'une longueur fuyante par la longueur réelle correspondante. Pour le cube ci-dessus : (CG) est une fuyante, BC la longueur réelle et le coefficient de fuite est donc k CBGC .

  • Point de vue : position de l'observateur. Pour le cube ci-dessus l'observateur regarde l'objet depuis un point situé en haut à droite
