24 Corrigé
ABCDEFGH est un cube. I, J, K et L sont les milieux respectifs des arêtes [EF], [BF], [CG] et [GH]. On sectionne le cube ABCDEFGH par le plan (IJK) et on obtient le prisme ABCDEIJKLH (voir figure 1).
|
|
Question

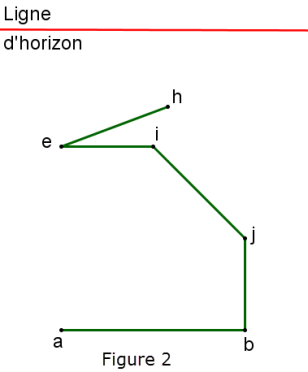

Sur la figure 2, on a commencé le dessin en perspective à point de fuite du solide ABCDEIJKLH, le plan (abe) étant frontal.
a. Tracer les lignes de fuite.

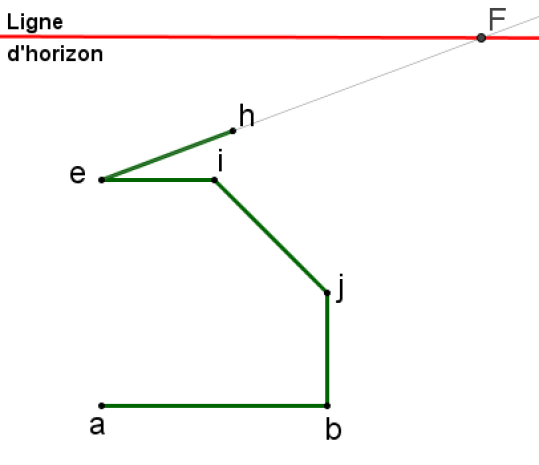

b. Placer le point de fuite principal sur la ligne d'horizon.
Terminer la construction pour représenter le prisme ABCDEIJKLH en respectant les règles de la perspective centrale.

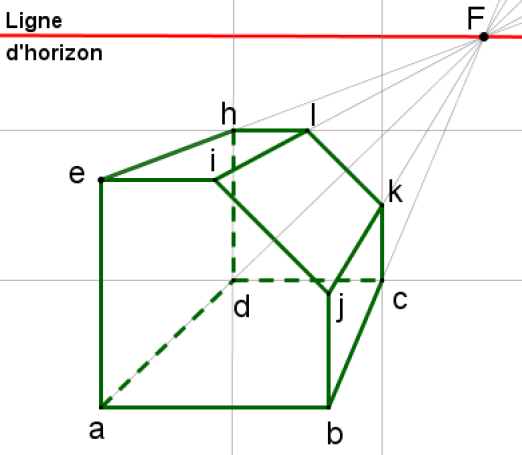

Solution
a. et b.
