Cour 2 Perspective à un point de fuite Partie 3
Exemple : Cube en perspective à un point de fuite

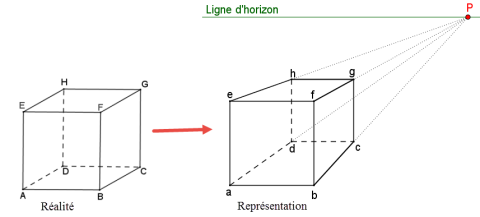

La figure ci-dessous représente un cube ABCDEFGH en perspective à un point de fuite.
Les images des points A, B, C, ... dans la représentation en perspective centrale sont notées avec des lettres minuscules : a, b, c, ... Ainsi, la face ABFE est représentée par abfe.
La face ABFE est frontale et ne subit aucune déformation dans la représentation : les droites (AE) et (BF) sont représentées par des droites parallèles.
Par contre, la face BCGF n'est pas frontale et subit alors une déformation : les droites (FG) et (BC) sont parallèles mais les droites (fg) et (bc) sont sécantes au point de fuite P.
