Exercice 3 : QCM 6 points
Attention, votre navigateur ne supporte pas le javascript ou celui-ci a été désactivé. Certaines fonctionnalités dynamiques de ce module sont restreintes.
Cet exercice est un questionnaire à choix multiple. Pour chaque question, trois réponses sont proposées, une seule est exacte. Le candidat portera sur la copie le numéro de la question suivi de la réponse choisie. Aucune justification n'est demandée.
Il est attribué 1,5 point si la réponse est exacte.

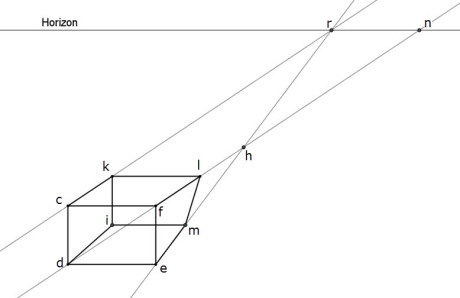

La figure ci-dessous est une représentation en perspective centrale d'un pavé droit. Cependant cette figure comporte une erreur car il y a un point mal placé.
1.
1. Le point mal placé est :

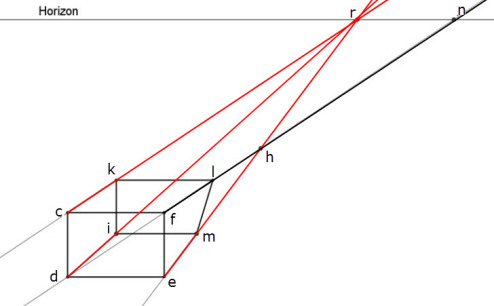

Les lignes (ck), (di) et (em) (représentés en couleurs rouge dans la figure ci-dessous) sont parallèles car ils convergent vers un point situé sur la ligne d'horizon, par contre la ligne (fl) ne converge pas vers ce point, donc il n'est pas parallèle à ces lignes. Alors le point l est mal placé.
2.
2. Le point de fuite est :
Les lignes (ck), (di) et (em) convergent vers le point r situé sur la ligne d'horizon(voir la figure ci-dessous).
3.
3. La face en vraie grandeur est :
La face en vraie grandeur est la face frontale de la première plan. La face cfed est frontale et ne subit aucune déformation dans la représentation en perspective centrale.
4.
4. Les droites (CK) et (DI) sont :
Les lignes (ck) et (di) convergent vers le point de fuite r, donc ils sont parallèles(voir la figure ci-dessous).
