Exercice 1 (4 points)

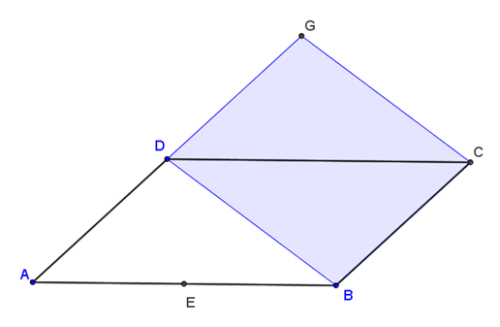

La figure Fig1 ci-dessus est tel que :
ABCD est un parallélogramme
BCGD est un parallélogramme
E est le milieu du segment [AB]
D est le milieu du segment [AG]
Question

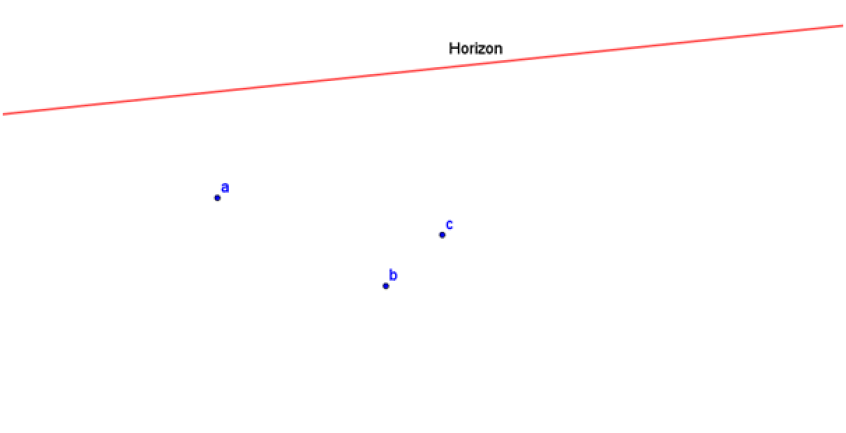

La figure ci-dessous, un début de la représentation en perspective centrale de la figure Fig1 est donnée. La ligne d'horizon est tracée.
Placer dans la figure ci-dessus, les points d, g et e images respectives des points D, G et E de la figure Fig1.
Dans le fichier GeoGebra1.ggb fourni, construire le point d image du point D dans la représentation en perspective centrale.
Donner les coordonnées dans GeoGebra du point d.
Dans le fichier GeoGebra2.ggb fourni, l'un des points F, G et H est le point de fuite principale.
Donner sur la copie le nom du point de fuite principal.

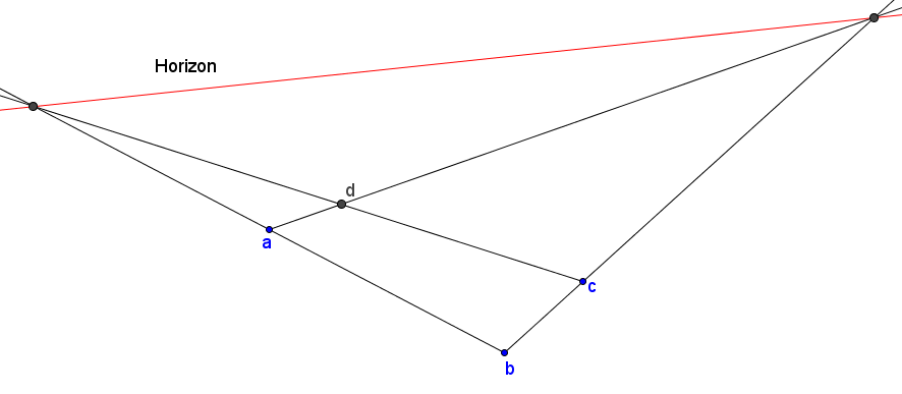

Placement de point D image de point d.

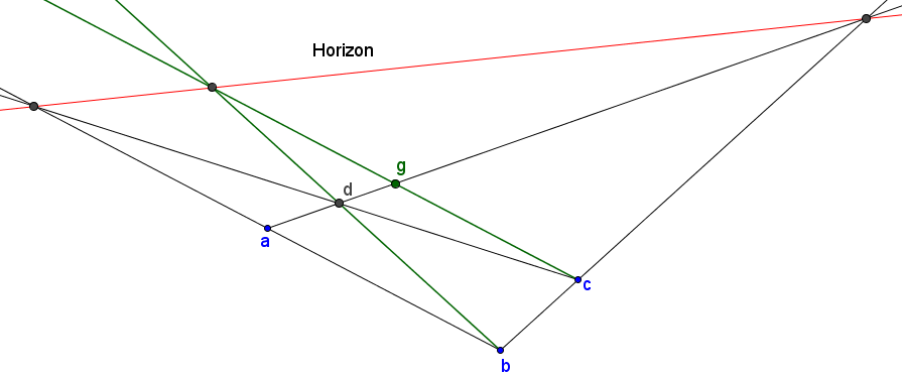

Placement de point G image de point g.

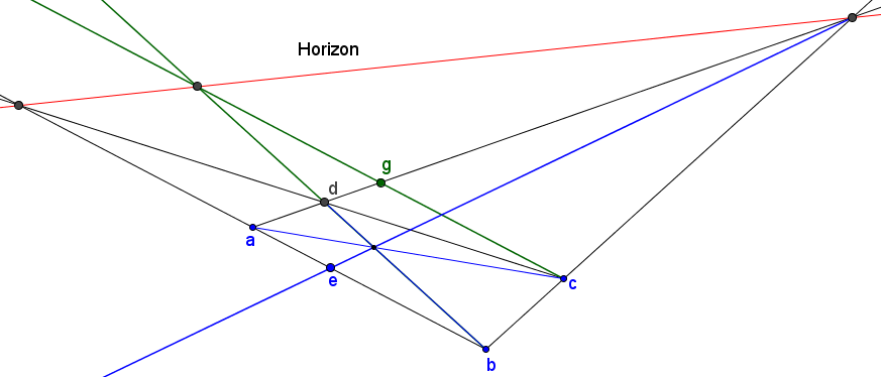

Placement de point E image de point e

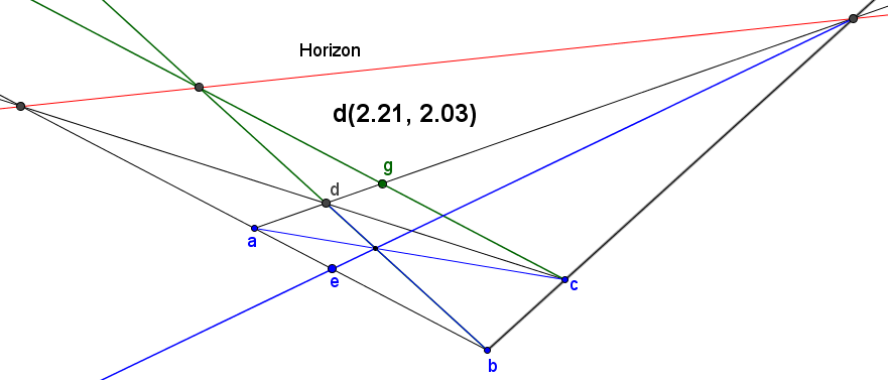

Dans GeoGebra le point d a pour coordonnées (2,21 ; 2,03).
Le point de fuite principale est le point H.
