14

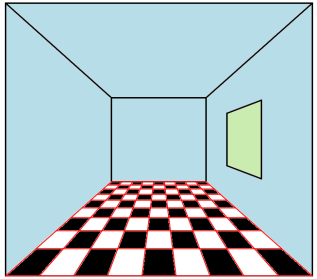

La figure ci-dessous est une représentation en perspective centrale.
a. Tracer les lignes de fuite.
b. Placer le point de fuite principal puis tracer la ligne d'horizon.
Placer les points de distance puis déterminer la position de l'observateur.
« (1 cm sur le tableau représente 3 m dans la réalité). »
