15

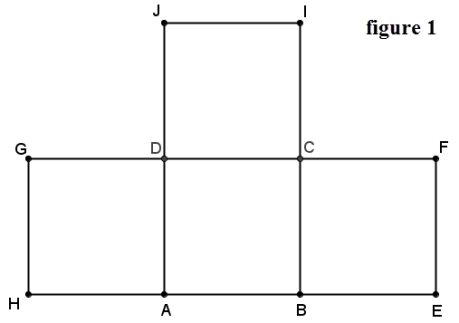

La figure 1 est une représentation en perspective parallèle de quatre carrés accolés ABCD, BEFC, HADG et DCIJ. La figure 2 est une représentation en perspective centrale du carré ABCD.
|
|
Sur la figure 2 :
a. Tracer les fuyantes.
b. Placer le point de fuite principal et tracer la ligne d'horizon.
Placer les points de distance
et
.Terminer la construction pour représenter les quatre carrés accolés ABCD, BEFC, HADG et DCIJ en respectant les règles de la perspective centrale.
