16 Corrigé

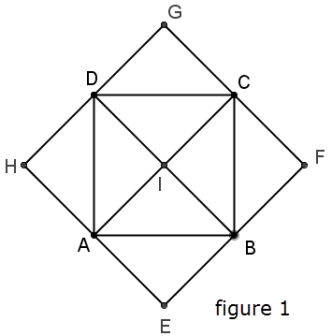

Sur la figure 1, ABCD et EFGH sont des carrés. Les points A, B, C et D sont les milieux respectifs des segments [EH], [EF], [FG] et [HG].
La figure 2 est une représentation en perspective centrale du carré ABCD.
|
|
Question
Sur la figure 2 :
a. Tracer les lignes de fuite.
b. Placer les points de fuite et tracer la ligne de niveau de l'œil.

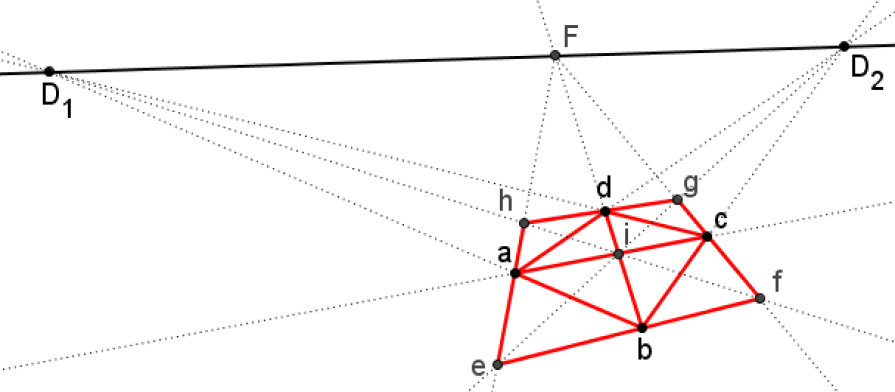

Terminer la construction pour représenter le motif de la figure 1 en respectant les règles de la perspective centrale.
Solution

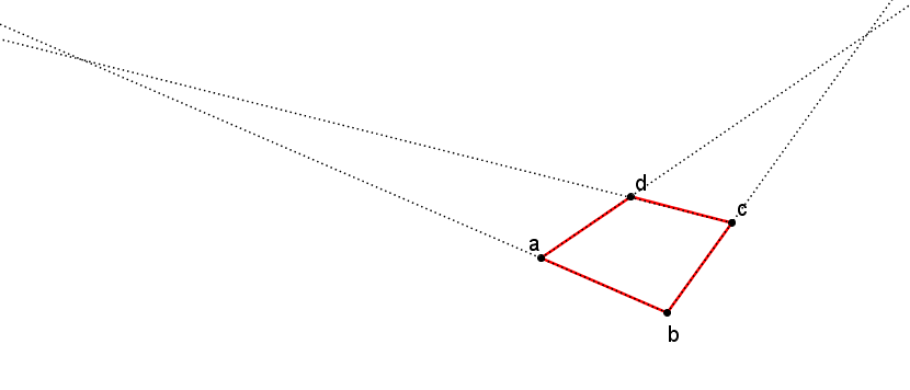

a.

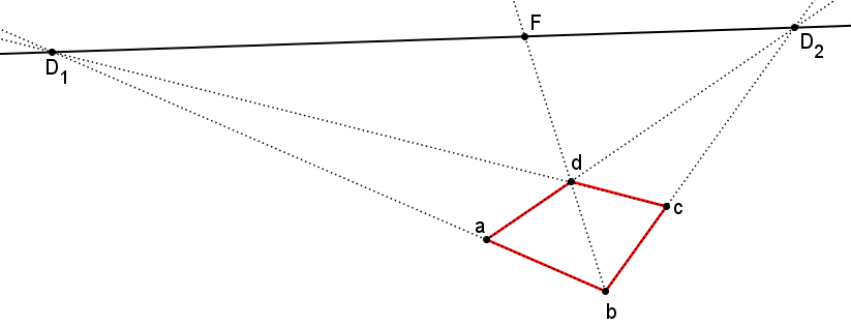

b.
