36 Corrigé
D'après BAC L, Centres étrangers, Juin 2006.

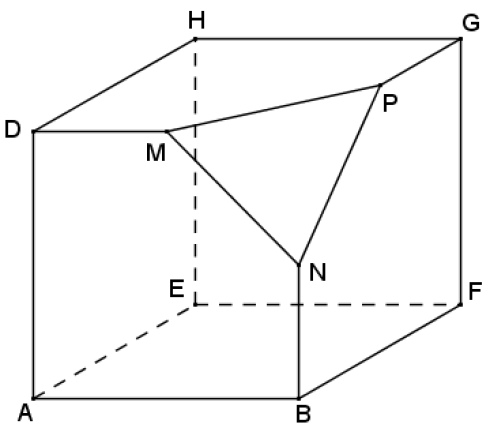

Pour fabriquer un solide S, on découpe, dans un cube d'arête 4 cm, un tétraèdre (voir le schéma de la figure 1 ci-dessous en perspective cavalière) où M, N et P sont les milieux de trois arêtes. On note S le solide ABFEDMNPGH ainsi obtenu.

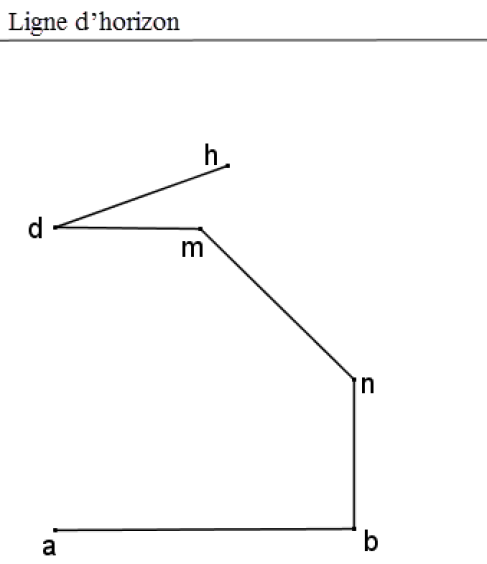

Sur la figure 2 ci-dessous, on a ébauché le dessin en perspective à point de fuite du solide S, la face (ABNMD) étant dans un plan frontal. Les points A, B, F, E, D, M, N, P, G, H sont représentés par les points nommés en minuscules a, b, f, e, d, m, n, p, g, h.
Figure 1 | Figure 2 |
|---|---|
|
|
Question

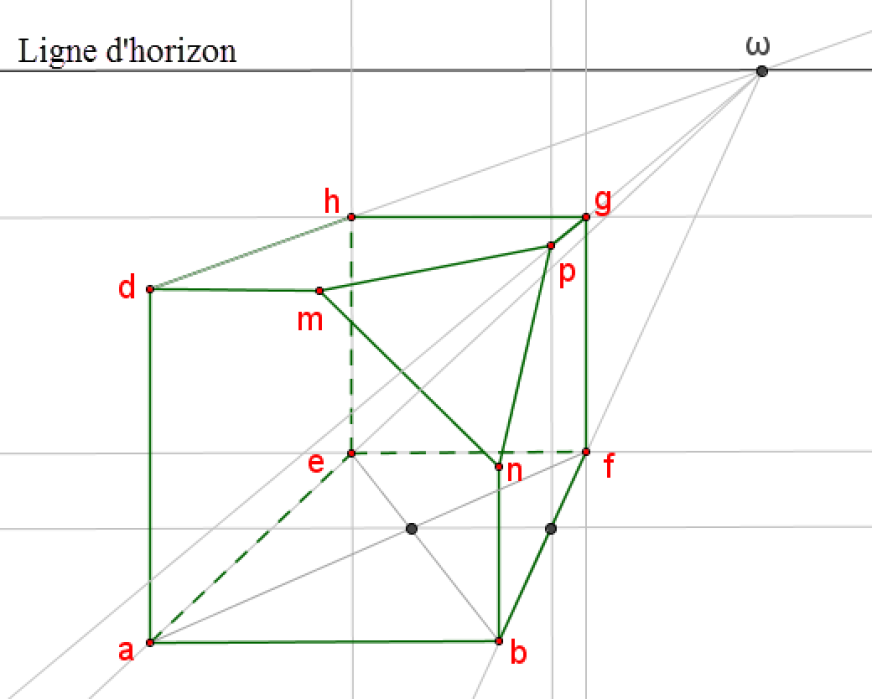

Compléter le dessin de la représentation du solide S après avoir placé le point de fuite principal ω.
On laissera apparents les traits de construction.
