39
D'après BAC L, Nouvelle-Calédonie, novembre 2011.

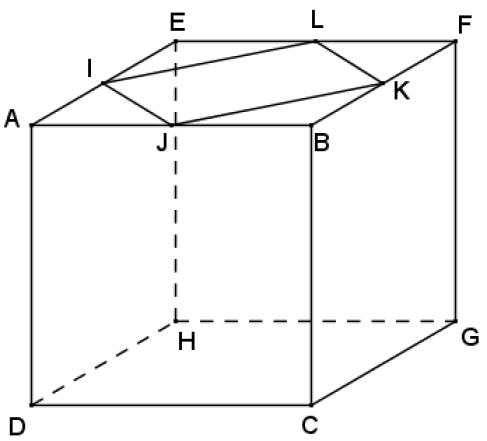

La figure 1 ci-dessous représente un cube ABCDEFGH représenté en perspective cavalière.
Sur la face ABFE, les points I, J, K et L sont les milieux respectifs des segments [AE], [AB], [FB] et [EF].
Le but de l'exercice est de construire une représentation en perspective centrale du figure 2 . Les représentations des points A, B, C, ... sont nommées a, b, c, ... Les droites (DG) et (BC) sont frontales.
Les questions 1, 2, 3 et 4 seront traitées sur la figure 2 ci-dessous.

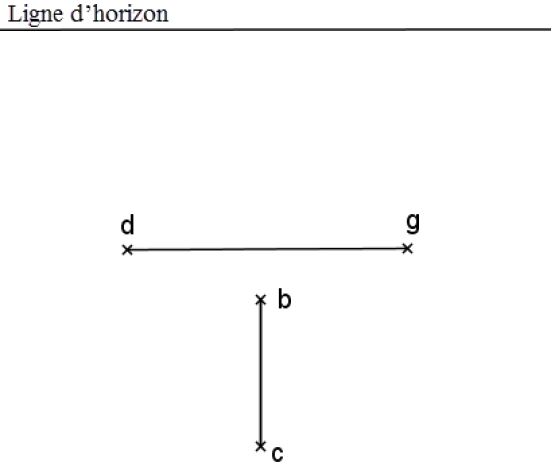

On a tracé la ligne d'horizon ainsi que les représentations des segments [DG] et [BC].
Figure 1 | Figure 2 |
|---|---|
|
|
Placer les points de fuite des droites (dc) et (cg).
Placer le point h, représentant le point H.
Placer les points a et f, puis terminer la représentation du cube.
Tracer la représentation du motif IJKL.
